商品の詳細:
お支払配送条件:
|
| 記述: | 油圧コア試すい機械 | モデル: | HYDX -4 |
|---|---|---|---|
| タイプ: | クローラー タイプPlaformのタイプ トレーラーのタイプ | 力: | 145kw |
| Dimession: | 6250*2220*2500mm | 重量: | 12500kg |
| MUDポンプ: | BW250 | 速度: | 1900rpm |
| ハイライト: | Crawler Type Core Drill Rigs,Plaform Type Core Drilling Rig,Trailer Type Core Drilling Machine |
||

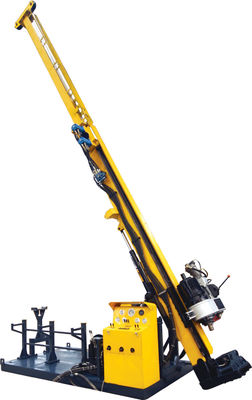

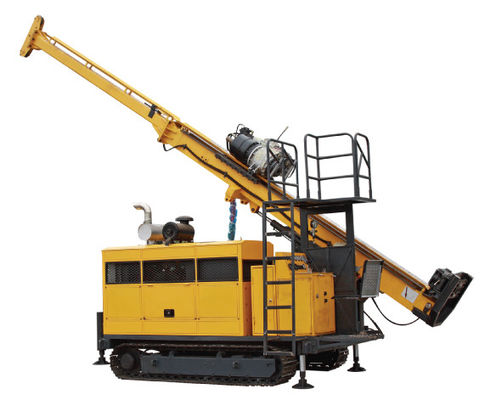

HYDX -4の145kwクローラー タイプPlaformのタイプ コア試すいの装備
完全な油圧および回転子のHYDX-4油圧コア試すいの装備は芯を取るワイヤーラインの技術をですずっと世界の開発された郡で探鉱する固体鉱物沈澱物のための支配的なタイプ装備採用しました。それはまた中国の鋭い技術そして鋭い装置の成長の方向です。
このタイプの油圧地質掘削装置は輸入されたプロダクトを代わりにすることができます。それは地質学、冶金学、石炭、石油、天燃ガス、地下水および他の企業の調査そして探鉱に適用できます。
HYDX-4油圧コア試すいの装備はポンプを運転する直巻電動機が装備されています。回転子の与え、持ち上がることは直接3.5m （11.5フィート）の打撃と、押すシリンダーの構造で運転されます。
紡錘の回転は単一エンジンによって運転されます。それに速度の範囲の4つの機械転位があり、速度は尖塔の変更と水力で調節できます。油圧地質掘削装置は構造で簡単です。
それは移動のために軽く、容易です;マストに滑走および感動させる地面の機能があります;紡錘は水圧シリンダによって持ち上がり、下がりました;それは輸送および再配置のために折ることができます。紡錘の穴は大口径にあります。
Ⅱ。主要な変数
第一次ポンプ ワイヤーラインの起重機のフィート クランプの主要な容量の油圧タンク容量他
| HYDX-4油圧コア試すいの装備のディーゼル機関 | モデル | Cummins 6BTA5.9-C180 （および冷却される充満水ターボチャージ） |
| 変位 | 5.9L （1.56米国のガロン） | |
| 力 | 132Kw （180HP） | |
| 評価されるRPM （出荷時設定） | 2200rpm | |
| 油圧地質掘削装置の鋭い容量 | BQの油圧コア試すいの装備 | 1000m （3280feet） |
| NQの油圧コア試すいの装備 | 700m （2296フィート） | |
| HQの地質掘削装置 | 500m （1640フィート） | |
| PQの油圧地質掘削装置 | 300m （984フィート） | |
| 回転モーター | 油圧モーター可変的なメーカー:SAUER-DANFOSS | |
| RPM | 4つの転位の尖塔の変更0-1100 RPM | |
| 比率 | 第1 14.422:1第2の8.171:1第3の4.519:1第4の2.652:1 | |
| ドリルのヘッドHYDX-4油圧穿孔機の装備 | ヘッド オープナ | ピボット様式、作動するマニュアル |
| 油圧チャック（PQ） | 水力で、締め金で止めるディスクばね開けられる普通Cの閉鎖したタイプ軸222 400 Nの収容力 | |
| 最高。トルクの油圧地質掘削装置 | 3700 N·m （2727のlbf·ft） | |
| 直径を握って下さい | 121のmm （4.76インチ） | |
| 最高。紡錘の持ち上がる容量 | 150 kN （33720のlbf） | |
| 最高。供給力HYDX-4油圧コア試すいの装備 | 60 kN （13480のlbf） | |
| 油圧ポンプ回転子の運転のための軸ピストン可変的な変位のTriplexポンプ、ウィンチの泥ポンプ及び水平になるジャッキ。システムを感じていて負荷が。 | メーカー:DANFOSS第1ポンプ:31.5MPa第2ポンプの148LPM:28MPa第3ポンプの120LPM:16MPaの50のLPM | |
| 容量HYDX-4の油圧コア試すいの装備 | 310のL （82の米国のガロン） | |
| 高く上げます力（単一ワイヤー）を | 57kN （12814のlbf） （裸ドラム） | |
| 高く上げます速度（単一ワイヤー）を | 38-70m/min （裸ドラム） | |
| 起重機の油圧地質掘削装置 | 鋼線の直径 | 18のmm （0.71インチ） |
| 鋼線の長さ | 50のm （164フィート） | |
| 高く上げます力（単一ワイヤー）を | 1200のKg （2646のlb） （裸ドラム） | |
| 高く上げます速度（単一ワイヤー）を | 60-90m/min （裸ドラム） | |
| 鋼線の直径 | 5.3 mm （0.2インチ） | |
| 鋼線の長さ | 1000のm （3280フィート） | |
| マストの高さ | 9.6 m （31.49フィート） | |
| 角度を調節するマスト | 0°-90° | |
| 鋭い角度 | 横への90ºverticalを離れた45º | |
| 供給の引き | 15000kg （33075のlb） | |
| マスト | 供給推圧 | 6000kg （13230のlb） |
| 棒の引き | 3mか6m （9.84feetか19.68feet） | |
| 供給の打撃 | 3500のmm （137.80インチ） | |
| 滑りの打撃 | 600のmm （23.62インチ） | |
| タイプ | 交換ポンプTriplexプランジャー | |
| 泥ポンプ | モデル | BW160/10 |
| 打撃 | 70mm （2.76インチ） | |
| 排出圧力 | 2.5、4.0、6.5、10.0 Mpa （363、580、943、1450のpsi） | |
| 規模を締め金で止めること | 穴Ф154mm （6.06インチ）を通した55.5-110 mm （2.19-4.33インチ） | |
| 重量（プラットホームのタイプ） | 9300のKg （20506のlb） | |
| 他 | 次元（L×W×H） | 5100×2200×2650mm （200×86.6×104.3インチ） |
| 輸送の方法 | クローラー |
